همه چیز درباره فوتو اسکن

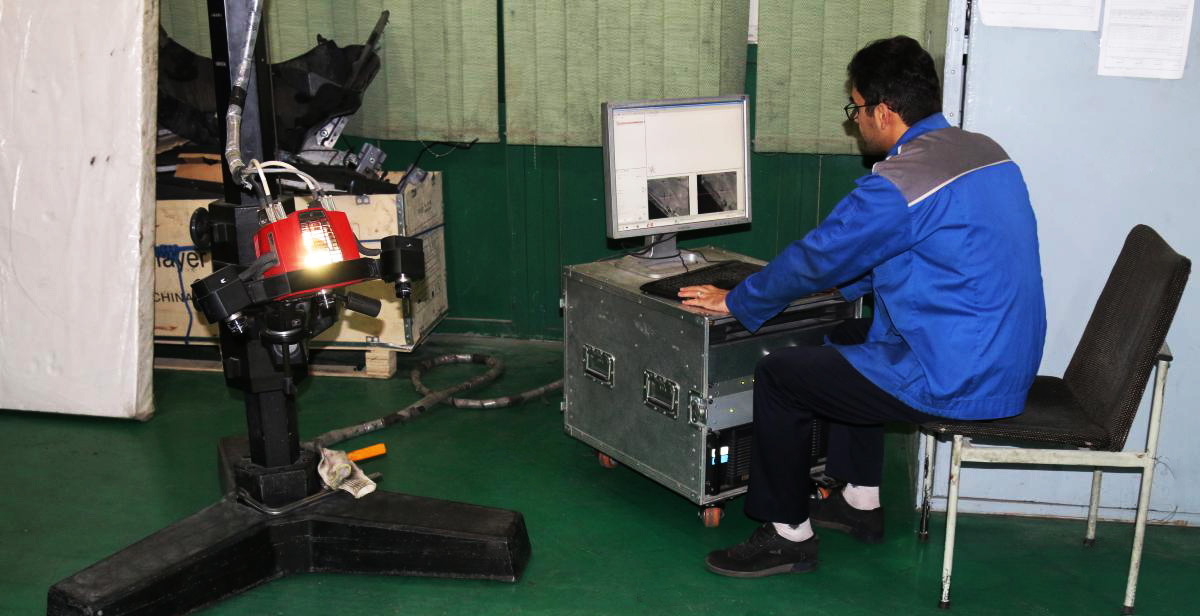

این واحد با بهره گیری از تجهیزات قابل حمل سیستم Tritop و ATOS شركت gom آلمان، قادر به اندازه برداری و كنترل كیفیت سطح انواع قطعات صنعتی و خودرو ، بدون محدودیت ابعادی و با دقت بالا می باشد.
این سیستم یك سیستم اندازه گیری سه بعدی نوری بوده كه بدون تماس فیزیكی دستگاه با جسم مورد اندازه گیری و به منظور استخراج مختصات سه بعدی از جسم و تهیه ابر نقاط (Cloud Point) با تراكم 1.400.000 Point/MeasureArea مورد استفاده قرار می گیرد. این تكنولوژی در صنایع خودروسازی، مهندسی معكوس، آنالیز كنترل كیفی، طراحی و ساخت قالب و تهیه اطلاعات اولیه (CAD DATA) كاربرد دارد.
ورودی این سیستم شامل كلیه قطعات فیزیكی (قالب، فیكسچر، پانل گیج و ...) و CAD DATA بوده و خروجی آن شامل : Asci, …برای G3D- C3D- STL- VDA- igsWire می باشد.
توانایی های این دستگاه عبارتند از :
- - اندازه گیری سه بعدی انواع قطعات بدون محدودیت ابعادی
- - اندازه گیری مختصات سوراخها، لبه های كانتور و تهیه Section از قطعات
- - مقایسه بین اطلاعات اندازه گیری شده از قطعات با CAD DATA اولیه از لحاظ عیوب ساخت، دفرمگی، میزان تغییرات در سطح، برگشت فنری
